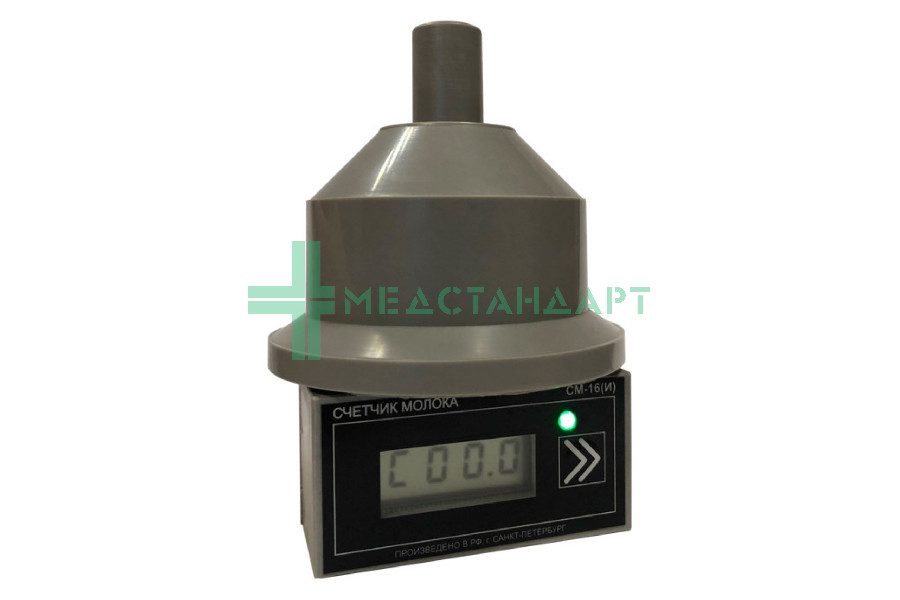

Счётчик индивидуального считывания молока СМ-16 (И)

Счётчик индивидуального считывания молока СМ-16 (И) — предназначен для измерения количества молока поступающего в процессе дойки из доильного аппарата в молокопровод. Позволяет визуально контролировать процесс молокоотдачи для своевременного отключения доильного аппарата.

Может применяться для индивидуального учета молока от отдельного животного за дойку (в частности при проведении контрольных смен) и отбора проб молока. Для группового учета — путем суммирования в памяти прибора надоя молока от группы животных.

Характеристики:

• Диапазон измерения — 0,033-9999 л;
• Относительная погрешность — 5%;
• Напряжение питания — 3 В;
• Элементы питания 2 шт. пальчиковые типа — АА;
• Диаметр присоединительных патрубков — 19 мм;
• Масса — 400 г;
• Светодиодный индикатор, плавающая запятая.

Устройство:

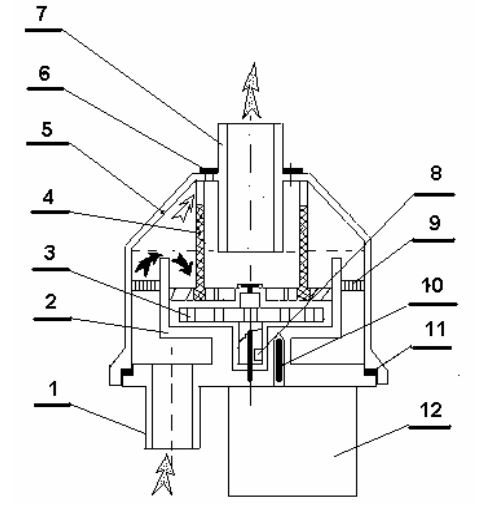

Счетчик молока состоит из основания 2 с входным штуцером 1, к которому крепится электронный блок 12. В рабочей полости основания 2 на вертикальной оси стоит крыльчатка 3, в ступицу которой заформован магнит 8, взаимодействующий с герконом 10. Над крыльчаткой 3 в рабочей полости есть разделитель потока 4 с лопастями для закручивания потока молока. Основание счетчика сверху накрыто стаканом 5 с выпускным штуцером 7. В верхней части стакана 5 имеется сливное отверстие закрытое резиновой шайбой 6. В кольцевом зазоре между рабочей полостью и внутренней поверхностью стакана 5 есть щелевой фильтр 9. Для герметизации полости счетчика служит уплотнительное кольцо 11.

Подключение устройства:

Входной штуцер 1 счетчика молока присоединяется к молочному шлангу, идущему от коллектора доильного аппарата, а
выходной штуцер 7 с помощью короткого шланга (180-200 мм) присоединяется к молочному штуцеру пластины (коллектора) подключаемой к молокопроводу. Во время дойки счетчик молока свободно висит на этом коротком шланге.
