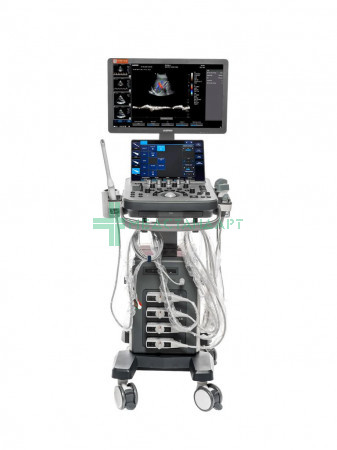

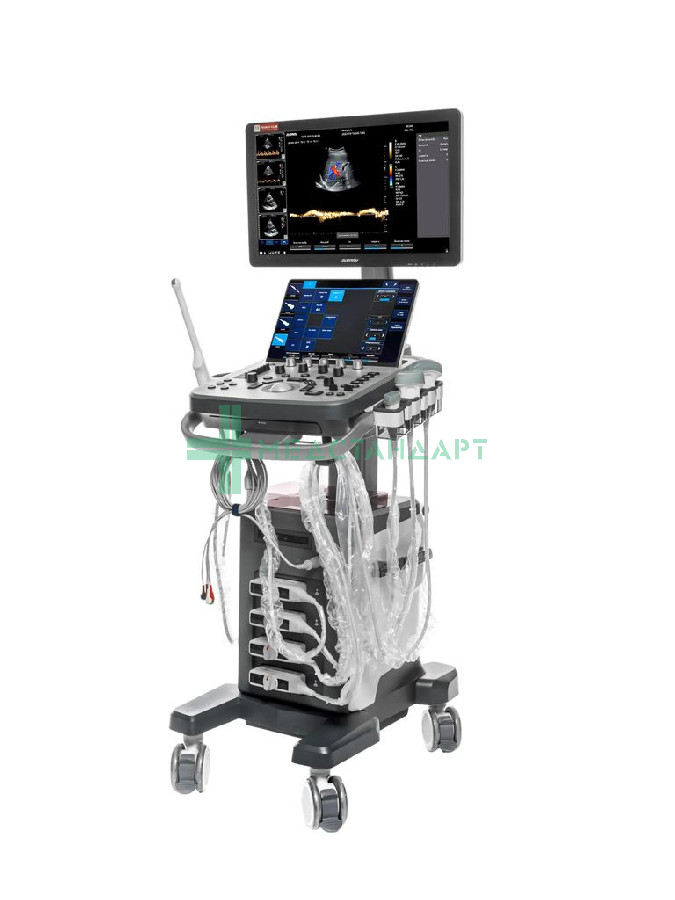

Ультразвуковая система Evoray USS 40

Ультразвуковая система Evoray USS 40 — аппарат применяется для оснащения кабинетов ультразвуковой диагностики общего профиля и обеспечивает стабильную визуализацию, точные измерения и удобный рабочий процесс при рутинных исследованиях.

Данная модель разработана для медицинских учреждений, где требуется более широкий спектр клинических сценариев и углублённый анализ по сравнению с базовой моделью, при сохранении удобства повседневной эксплуатации. Модель ориентирована на диагностические кабинеты и профильные отделения, где выполняются абдоминальные, сосудистые, кардиологические, акушерско-гинекологические и педиатрические исследования в ежедневном режиме.

Формирование изображений происходит с использованием пользовательских метаданных. Изображения в платформе uSeed сохраняются в виде метаданных для последующей обработки с использованием технологии параллельных вычислений CPU + GPU.

Области применения:

1. Исследование органов брюшной полости и забрюшинного пространства (печень, почки, селезенка, желудок и кишечник, поджелудочная железа, мочевой пузырь, желчный пузырь и т.д.);
2. Сосудистые исследования;
3. Исследование структуры и функции сердца (эхокардиография);
4. Акушерство и гинекология;
5. Исследования малых и поверхностных органов (щитовидная железа, лимфатические узлы и т.д.);
6. Исследование мягких тканей, мышц, сухожилий, связок;
7. Исследование нервной системы;
8. Исследование головного мозга;
9. Исследование плевральной полости.

Характеристики:

Технологии обработки изображений:

• One Key Imaging Auto Optimization — автоматическая оптимизация изображения по нажатию одной клавиши;
• EFOV (Extended Field of View) — расширение сектора обзора на конвексных и микроконвексных датчиках, трапециевидное сканирование на линейных датчиках;
• Tissue Specific Imaging (TSI) — оптимизация изображения в зависимости от визуализируемой ткани. Интеллектуальная адаптация алгоритма шумоподавления, автоматическая дифференцированная обработка различных зон: ткань органа, граница структур, анэхогенные участки;
• Tissue Harmonic Imaging (THI) — тканевая гармоника обеспечивает повышение качества визуализации;
• Frequency Composite Imaging (FCI) — частотный компаундинг обеспечивает повышение качества визуализации за счет объединения в одно изображение нескольких изображений, полученных на разных частотах излучения;
• Наличие 3 опорных частот в основном режиме и 4 в режиме гармонического сигнала обеспечивают возможность для получения качественного изображения на разных глубинах исследований;
• HPRF (высокая частота повторения импульсов) обеспечивает измерение более высоких скоростей кровотока на глубине;
• RawData – возможность работы с «сырыми данными», изменение параметров визуализации на замороженном изображении;
• 8 скоростей воспроизведения кинопетель.

Диагностические режимы:

EVORAY USS 40 поддерживает полный спектр режимов ультразвуковой диагностики:

• Цветовой, энергетический и направленный энергетический допплер;
• Цветовой и энергетический допплер;
• Панорамное сканирование и EFOV (Extended Field of View);
• Компрессионная эластография;
• Автоматизированные измерения (IMT, Auto EF, сосудистые индексы и др.).

Расширенные автоматические функции позволяют ускорить исследования и обеспечить воспроизводимость результатов, особенно при сосудистых и кардиологических обследованиях.

Датчики и конфигурация:

Стационарная архитектура EVORAY USS 40 предусматривает одновременное подключение до четырёх датчиков. Система совместима с широкополосными многочастотными датчиками:

Конвексный 3C5PDS (1,0–7,5 МГц, 128 элементов, угол 72°):

• Абдоминальные исследования (печень, желчный пузырь, поджелудочная железа)
• Акушерство и гинекология
• Педиатрическая абдоминальная диагностика
• Урология (почки, мочевой пузырь)
• Исследование тазового дна
• Легочная диагностика

Линейный 7L4PDS (4,2–15 МГц, 128 элементов, ширина 38 мм):

• Поверхностные органы (щитовидная железа, молочные железы)
• Диагностика периферических нервов
• Сонография сонных артерий
• Поверхностные структуры
• Мышечно-скелетная система (MSK)
• Педиатрическая абдоминальная диагностика
• Ортопедическая диагностика
• Сосудистая диагностика
• Исследование яичек
• Легочная диагностика

Микроконвексный 6C1PDS (3,5–12 МГц, 128 элементов):

• Педиатрическая абдоминальная диагностика
• Педиатрическая кардиология
• Транскраниальная диагностика у детей

Трансвагинальный 6E1PDS (2,5–13 МГц, 128 элементов, угол 159°):

• Гинекология и акушерство
• Диагностика предстательной железы
• Исследование тазового дна

Фазированный 3P2PA (1,0–6,5 МГц, 64 элемента, угол 90°):

• Кардиология взрослых
• Педиатрическая кардиология
• Транскраниальная диагностика (TCI)
• Абдоминальные исследования

4D датчик 4V4CDS (1,6–8 МГц, 128 элементов, угол 77°):

• 3D/4D акушерская диагностика
• 3D визуализация абдоминальных структур

Работа с данными:

Аппарат полностью поддерживает стандарт DICOM 3.0, включая:

• Хранилище DICOM — отправка изображения и данных о пациенте на сервер для удаленного хранения;
• Печать DICOM — отправка изображений на печать на удаленный принтер сервера DICOM;
• Рабочий список DICOM — для запроса/извлечения хранящейся на сервере информации о пациенте;
• DICOM MPPS — для отправки статуса исследования пациента на сервер MPPS, позволяет другим системам своевременно получать информацию о статусе исследования;
• Запрос/извлечение DICOM — извлечения данных о пациенте с сервера для получения данных по другим исследованиям по данному пациенту;
• Структурированный отчет — отправка на сервер DICOM структурированного отчета с изображениями.
